Válvulas de Control

INECO cuenta con la certificación FASP (Fisher Authorized Services Provider) en su centro de servicios de
Antofagasta. Dicha certificación asegura que toda válvula de control que es reparada por INECO sigue los
estándares y protocolos de recepción, diagnostico, reparación y ensamble de Fisher Controls Inc.

Beneficios de Trabajar con INECO:

  • Respaldo del fabricante.
  • Reparación con partes y piezas originales.
  • Stock para contratos de mantenimiento.
  • Pruebas Hidráulicas: Estanqueidad y Hermeticidad basadas en ANSI
    16.104
  • Técnicos entrenados por fábrica.
  • Soluciones customizadas











INECO cuenta con Ingenieros capacitados para brindar servicios de alto valor agregado utilizando
herramientas especialmente desarrollada para estos propósitos. Dentro de estos servicios podemos
mencionar los siguientes:

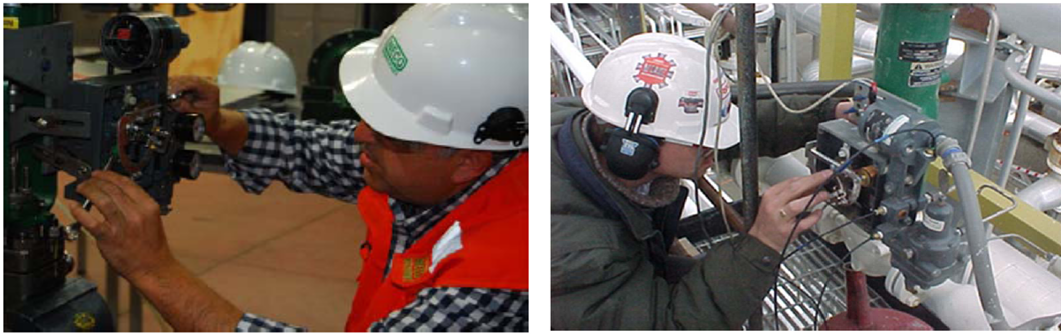

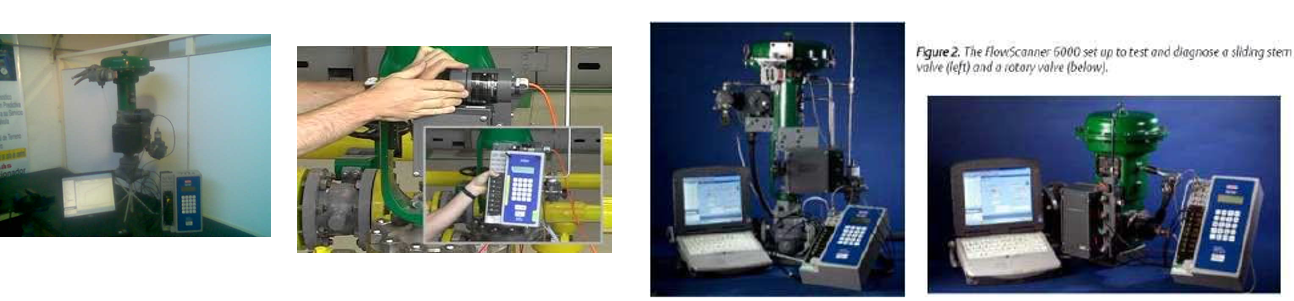

a) Servicio de FlowScanner:

Servicio se realiza a través de herramienta portátil diseñada para generar diagnósticos
predictivos y calibración de válvulas de control que no cuenten con posicionadores digitales.

Diseñado especialmente para evaluar la condición operativa actual de una válvula de control
sin necesidad de desarmar ni desmontar de la línea de proceso para recomendar cualquier acción
correctiva.

El sistema también analiza componentes individuales tales como I/P , Posicionador Análogo,
Volumen Booster y/o Válvulas Trip.

FlowScanner es un servicio que puede ser realizado en válvulas Fisher o de terceros y no tiene
restricción a la marca de posicionador análogo.

¿Que tipo de información nos entrega esta herramienta?

Curvas de funcionamiento de la Válvula

Carrera v/s señal 4-20 ma (Total Valve)

Presión v/s señal 4-20 ma (I/P)

Carrera v/s Presión (Posicionador)

Presión Neta v/s Carrera (Válvula)

Parámetros que determinan que acción correctiva es necesaria en la válvula:

Bench –set

Carga sobre el asiento

Fricción de los empaques

Fricción de los bujes

Suministro de aire

Condición de los internos

Carrera

Parámetros que determinan que acción correctiva es necesaria en los accesorios de la
válvula:

Posicionador

Linealidad y banda muerta

Calibración , cero y span

I/P

Linealidad y banda muerta

Calibración , cero y span

Válvulas trip

Test de bloqueo

INECO cuenta con Ingenieros capacitados para brindar servicios de alto valor agregado utilizando
herramientas especialmente desarrollada para estos propositos. Dentro de estos servicios podemos
mencionar los siguientes:

b) Servicio de Valvelink:

Servicio se realiza a través de Software diseñado para generar diagnósticos predictivos y
calibración de válvulas de control.

Consiste en realiza rutinas on-line y off-line a través de posicionadores digitales Fisher DVC2000
/ DVC6200.

Diseñado especialmente para evaluar la condición operativa actual de una válvula de control sin
necesidad de desarmar ni desmontar de la línea de proceso para recomendar cualquier acción
correctiva.

Los diagnósticos son ejecutados a través de una plataforma de administración de activos o bien
punto a punto.

Como medio de transferencia de datos es posible utilizar cables o bien protocolo industrial
WirelessHART.

Es posible ejecutar diagnósticos sin necesidad de detener el procesos y mientras la planta esta
produciendo.

Servicio Valvelink es un servicio que puede ser realizado en válvulas Fisher o de terceros que
cuenten con posicionadores digitales Fisher DVC2000 / DVC6200 y tengan el nivel de
diagnostico requerido para los fines deseados.



Diagnósticos a través de Valvelink On-Line:

Es posible ejecutar diagnósticos sin necesidad de detener el procesos y mientras la planta esta produciendo.

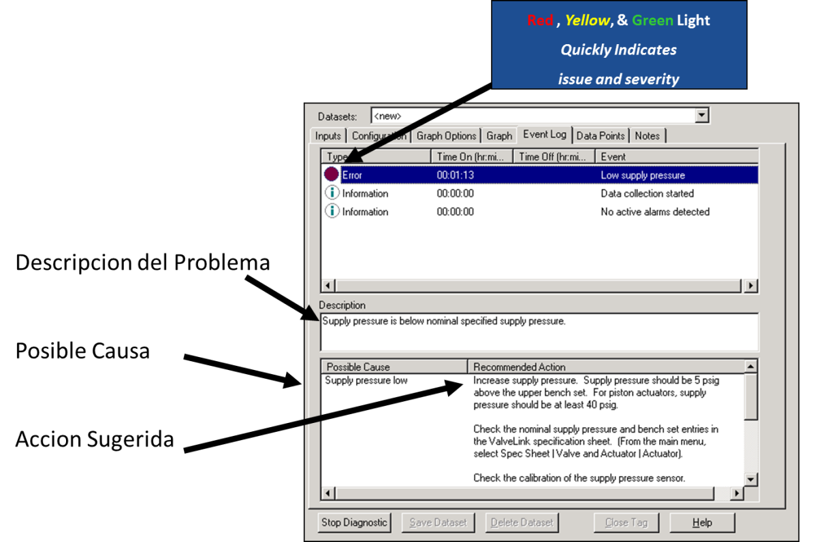

PD One Button: Esta rutina de diagnostico determina gráficamente a través de 3 colores: Verde Amarillo y Rojo
los siguientes puntos:



– El estado físico de los componentes neumáticos del
posicionador DVC2000 / DVC6200.

– Presión y volumen del suministro de aire del instrumento

– Ajuste de relé en actuadores de pistón de doble acción.

– Aire total recibido y utilizado por el posicionador DVC2000 /
DVC6200

– y por qué un conjunto de válvula se desvía del punto de
referencia

Diagnósticos Predictivos

Diagnósticos a través de Valvelink On-Line:

Es posible ejecutar diagnósticos sin necesidad de detener el procesos y mientras la planta esta
produciendo.

Test Fricción/Dead Band Test: La Fricción es un indicador de degradación de un ensamble de
Válvula de Control.

Indicación temprana de posible :

Deformacion de vástago

Desgaste de obturador Rotatorio

Problema de Packing

Daño de internos

Promedios calculados…

Fricción (sliding stem)

Torque (rotary)

Banda muerta

Tendencia Fricción/Banda muerta:

Configurable por usuario Max/Min

Línea de tendencia para determinar urgencia



Diagnósticos a través de Valvelink Off-Line, tales como: firma de la válvula, la banda de error
dinámico y paso escalonado, ayudan a identificar problemas de válvulas de control de forma rápida y
precisa.

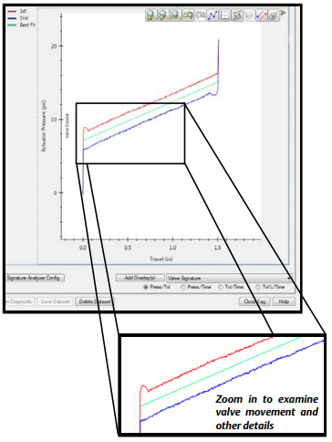

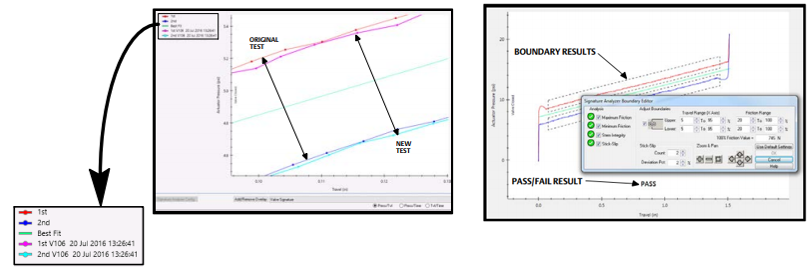

La firma de la Válvula: Es usada para los siguientes puntos:



– Evaluar la fricción de la válvula, la banda muerta y la
hermeticidad.

– Calcule la tasa del resorte del actuador y el ajuste de
banco.

– Identificar posibles problemas del empaque.

– Compare la condición actual con la condición inicial previa.

– El analizador de firma de la válvula permite un análisis

rápido de la válvula (Si pasa o falla).

Diagnósticos a través de Valvelink Off-Line, tales como: firma de la válvula, la banda de error
dinámico y paso escalonado, ayudan a identificar problemas de válvulas de control de forma rápida y
precisa.

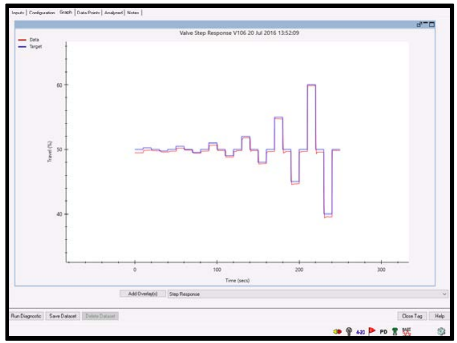

El paso escalonado le permite evaluar qué tan bien la válvula responde ante un cambio en la señal
de entrada. Al minimizar el tiempo muerto, la banda muerta y el sobreimpulso, el control del proceso
mejora en gran medida.

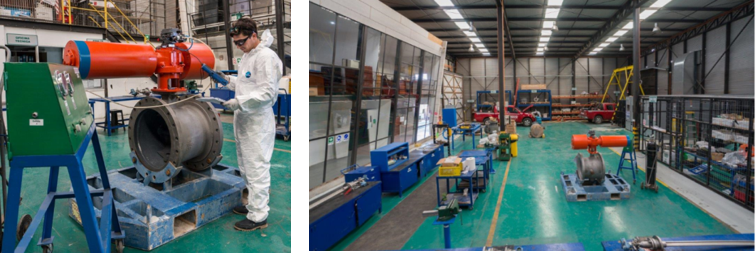

INECO utilizara bancos de pruebas certificados como parte del mantenimiento efectuado en:

Válvulas de control: utilizara banco de pruebas hidrostática y hermeticidad con esto
garantizaremos el cumplimiento de recuperación de equipos mantenidos a su estándar de
fabricación (Hidrostática: Hydrostatic Test Ref ISA S75,19,DIN 3230, part3 General
Specification FGS4L1. Hermeticidad: Seat Leak Test for Control Valve Ref: ANSI/FCI
70-2, IEC 60534-4, MSS SP-61 General specification FGS4L5.
