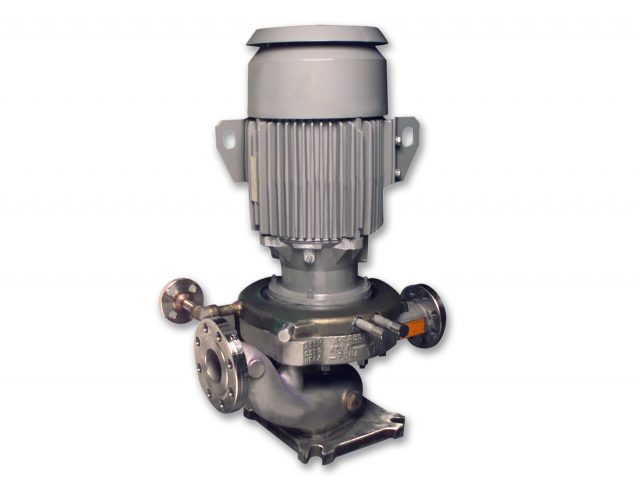

Sundyne LMV-806 (OH3-5)

La LMV-806 API-610, 11ª edición es una bomba centrífuga de accionamiento directo en una configuración estándar OH5 ó OH3 cuando se utiliza con la opción de caja de rodamientos. La LMV-806 es una bomba de servicio general para las industrias de procesamiento HPI, CPI, gas y especiales. Disponible en tres modelos, la alineación de la bomba de accionamiento directo Sundyne está diseñada para mantener su proceso en marcha y funcionando en todo momento y en todo el mundo. Cumplen con la norma API-610. Bombas de fácil mantenimiento por su conjunto de eje modular de alta velocidad. Tipo monoblock que integra la bomba y el motor proporcionando una unidad compacta de potencia, alimentación de combustible, supresión de NOx, circulación de lubricación, aplicaciones costa afuera, transferencia, procesos químicos (Ácido acético, TPA, estireno), procesos de pulpa y papel, aplicaciones en donde el bajo flujo y alta cabeza son requeridas. Aplicaciones: • Procesos petroquímicos, refinación e hidrocarburos: Carga, alimentación a reactores, transferencia, agua agria a alta presión, circulación a alta presión, booster, inyección, alimentación a calderas y condensado caliente. • Otras aplicaciones industriales: Generación de potencia, alimentación de combustible, supresión de NOx, circulación de lubricación, aplicaciones costa afuera, transferencia, procesos químicos (Ácido acético, TPA, estireno), procesos de pulpa y papel, aplicaciones en donde el bajo flujo y alta cabeza son requeridas.

Soluciones: Minería, Pulpa y Papel, Gas y Petróleo, Energía, Química
Descripcion General

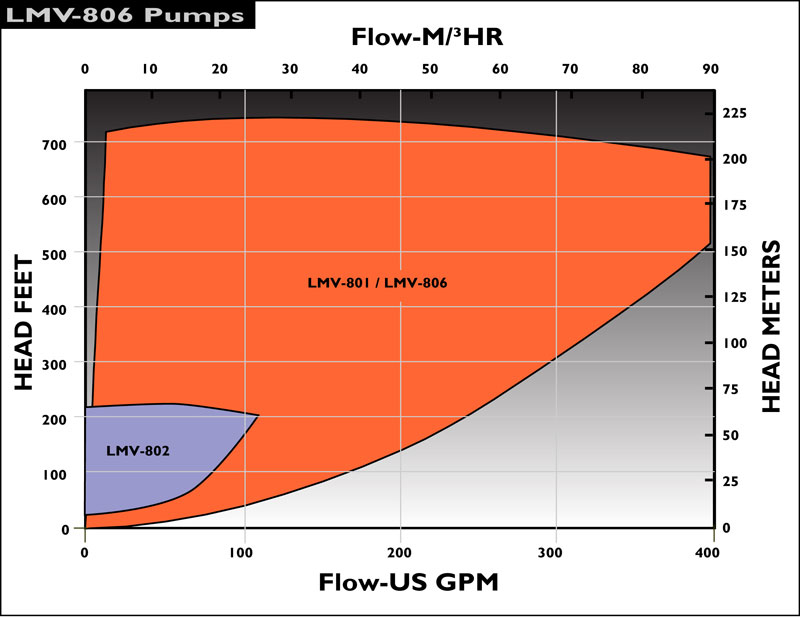

  • Heads To             10 to 760ft          2 to 162m           60HZ: 3 to 232m
  • Flows To              10 to 380gpm    8 to 69m3/hr     60HZ: 10 to 86m3/hr
  • Max Power         75           55
  • Temp Range      -40 to 350°F        -40 to 175°C
  • Number of Stages            1.0
  • Max Case Working Pressure       710 psi 50 kg/cm2
  • Max Suction Pressure    557psi (40kg/cm²)
  • Differential Head             450 ft    137 m
  • HP Dependent on Diff. Head       75 hp    55 KW
  • Standard Delivery            8 Weeks
  • Speed Range     1,450 to 3,550rpm-60Hz
  • Materials of Construction            Carbon Steel, 316 Stainless Steel, Alloy 20, Sunmet B & C, Monel, Titanium, Tungsten Carbide
  • Bearing Materials Available        Ball Bearings (Bearing Frame Only)
  • Hydrotest Pressure         1,200 psi             84 kg/cm2
  • Max Viscosity    750 cp
  • Industry Standard            API-610
  • Solids Range      0.015″ (0.381mm), 400 microns
  • Mounting Configurations             Vertical, Horizontal
  • Number of Available Hydraulics…            1.0
  • Seal Configurations Available     Single, Double, Tandem
  • Available Inducer             Yes
  • Available Flanges             ANSI 600# RF
  • Pump Case Corrosion Allowance              0.125 in (3.17 mm)
  • Suction and Discharge Size          3″ X 2″
  • API Plans for Sundyne Pumps    11, 12, 13, 21, 23, 31, 32, 41, 52, 53, 54, 61, 62, J
Información Técnica
  • Flujo 8 a 69 m3/hr
  • TDH 2 a 162 m
  • Power kW
