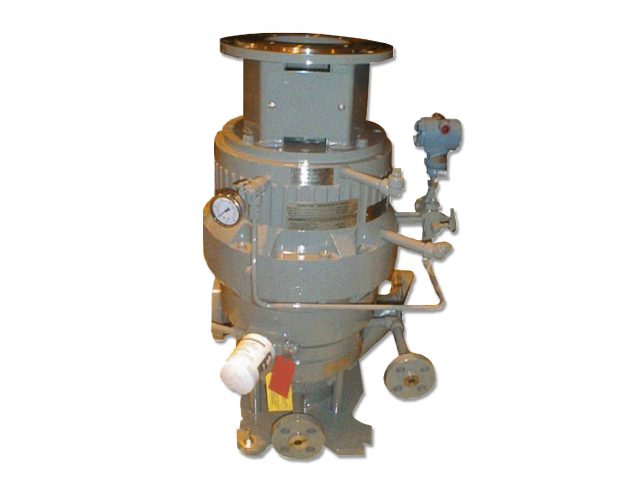

Sundyne LMV-346 (OH6)

La LMV-346 es una bomba centrífuga accionada por engranajes integrales. Está diseñada bajo normas ISO-13709 y API-610, 11ª edición. Esta bomba se utiliza en IPH, IPC, manejo de gas, y las industrias de proceso y especiales. Cumplen con la norma API-610. Bombas de fácil mantenimiento por su conjunto de eje modular de alta velocidad. Tipo monoblock que integra la bomba y el motor proporcionando una unidad compacta de potencia, alimentación de combustible, supresión de NOx, circulación de lubricación, aplicaciones costa afuera, transferencia, procesos químicos (Ácido acético, TPA, estireno), procesos de pulpa y papel, aplicaciones en donde el bajo flujo y alta cabeza son requeridas. Aplicaciones: • Procesos petroquímicos, refinación e hidrocarburos: Carga, alimentación a reactores, transferencia, agua agria a alta presión, circulación a alta presión, booster, inyección, alimentación a calderas y condensado caliente. • Otras aplicaciones industriales: Generación de potencia, alimentación de combustible, supresión de NOx, circulación de lubricación, aplicaciones costa afuera, transferencia, procesos químicos (Ácido acético, TPA, estireno), procesos de pulpa y papel, aplicaciones en donde el bajo flujo y alta cabeza son requeridas.

Soluciones: Gas y Petróleo, Energía, Química
Descripcion General

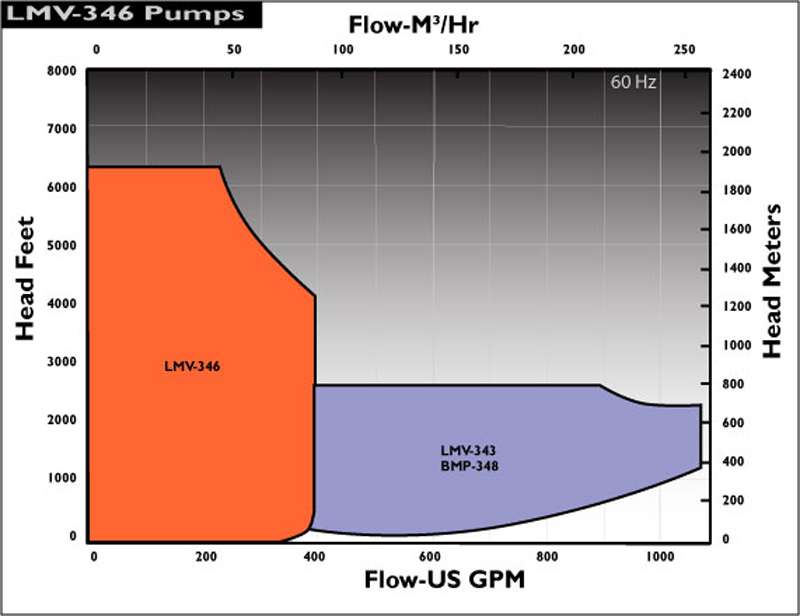

  • Heads To             200 to 6,300ft    46 to 1,348m     60HZ: 65 to 1,921m
  • Flows To              100 to 400gpm  8 to 73m3/hr     60HZ: 10 to 91m3/hr
  • Max Power         400         315
  • Temp Range      -200 to 650°F     -130 to 340°C
  • Number of Stages            1.0
  • Max Case Working Pressure       3,469 psi             243.9 kg/cm2
  • Max Suction Pressure    1,800 psig (126.6 kg/cm²g)
  • Differential Head             6,300 ft 1,920 m
  • HP Dependent on Diff. Head       400 hp  300 KW
  • Standard Delivery            16 weeks
  • Speed Range     10,000 to 24,000rpm-60Hz
  • Materials of Construction            Click link for list of materials
  • Bearing Materials Available        Input Shaft-Spherical Roller, Idler and High-speed Shaft-Journal
  • Hydrotest Pressure         5,204 psig           365.9 kg/cm2g
  • Max Viscosity    750 cp
  • Industry Standard            API-610
  • Solids Range      0.015″ (0.381mm), 400 microns
  • Mounting Configurations             Vertical
  • Number of Available Hydraulics…            2.0
  • Seal Configurations Available     Single, Tandem, Double
  • Available Inducer             Yes
  • Available Flanges             600#, 900#, 1,500# ANSI RF and RTJ
  • Pump Case Corrosion Allowance              0.125 in (3.17 mm)
  • Suction and Discharge Size          3 in x 2 in
  • API Plans for Sundyne Pumps    11, 12, 13, 21, 23, 31, 32, 41, 52, 53, 54, 61, 62, J
Información Técnica
  • Flujo 8 a 73 m3/hr
  • TDH 46 a 1348 m
  • Power kW
