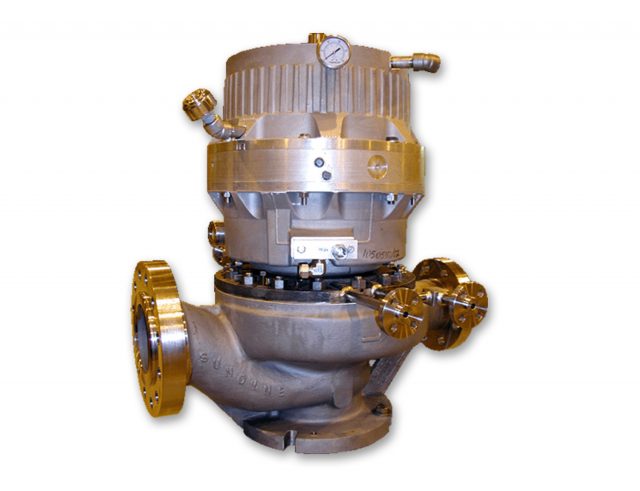

Sundyne LMV-343 (OH6)

La LMV-343 es una bomba centrífuga accionada por engranajes integrales. Está diseñada bajo normas ISO-13709 y API-610, 11ª edición. Está diseñada para servicios heavy-duty, como HPI, CPI, gas y especiales. Cumplen con la norma API-610. Bombas de fácil mantenimiento por su conjunto de eje modular de alta velocidad. Tipo monoblock que integra la bomba y el motor proporcionando una unidad compacta de potencia, alimentación de combustible, supresión de NOx, circulación de lubricación, aplicaciones costa afuera, transferencia, procesos químicos (Ácido acético, TPA, estireno), procesos de pulpa y papel, aplicaciones en donde el bajo flujo y alta cabeza son requeridas. Aplicaciones: • Procesos petroquímicos, refinación e hidrocarburos: Carga, alimentación a reactores, transferencia, agua agria a alta presión, circulación a alta presión, booster, inyección, alimentación a calderas y condensado caliente. • Otras aplicaciones industriales: Generación de potencia, alimentación de combustible, supresión de NOx, circulación de lubricación, aplicaciones costa afuera, transferencia, procesos químicos (Ácido acético, TPA, estireno), procesos de pulpa y papel, aplicaciones en donde el bajo flujo y alta cabeza son requeridas.

Soluciones: Gas y Petróleo, Energía, Química
Descripcion General

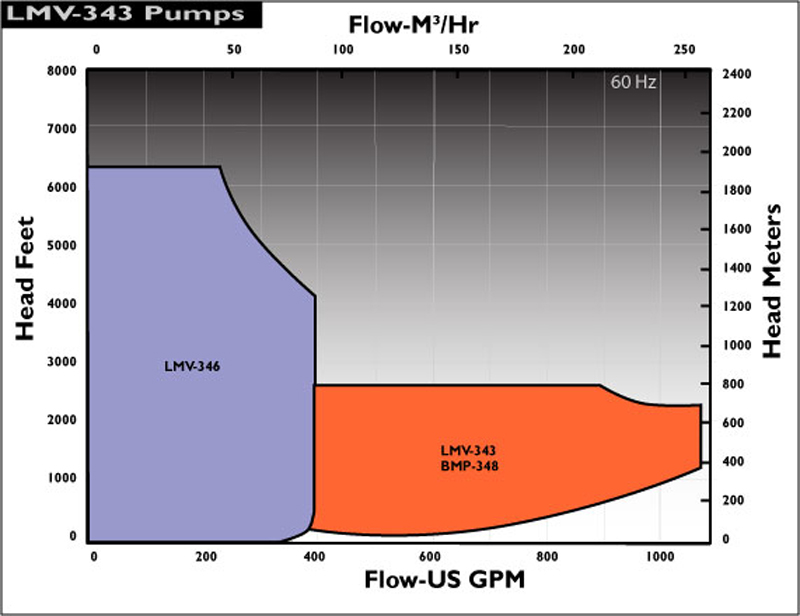

  • Heads To             50 to 3,000ft      11 to 641m         60HZ: 16 to 915m
  • Flows To              50 to 1,000gpm 8 to 182m3/hr   60HZ: 10 to 227m3/hr
  • Max Power         400         315
  • Temp Range      -200 to 650°F     -130 to 340°C
  • Number of Stages            1.0
  • Max Case Working Pressure       1,440 psi             103 kg/cm2
  • Max Suction Pressure    500 psig (36 kg/cm²g)
  • Differential Head             2,800 ft 853 m
  • HP Dependent on Diff. Head       400 hp  300 KW
  • Standard Delivery            14 Weeks
  • Speed Range     7,986 to 16,451rpm-60Hz
  • Materials of Construction            Click link for list of materials
  • Bearing Materials Available        Input Shaft-Spherical Roller. Idler and High-Speed Shafts – Journal
  • Hydrotest Pressure         1,500 psig           105.5 kg/cm2g
  • Max Viscosity    750 cp
  • Industry Standard            API-610
  • Solids Range      0.015″ (0.381mm), 400 microns
  • Mounting Configurations             Vertical
  • Number of Available Hydraulics…            3.0
  • Seal Configurations Available     Single, Double, Tandem
  • Available Inducer             Yes
  • Available Flanges             600# ANSI RF
  • Pump Case Corrosion Allowance              0.125 in (3.17 mm)
  • Suction and Discharge Size          6 in X 4 in
  • API Plans for Sundyne Pumps    11, 12, 13, 21, 23, 31, 32, 41, 52, 53, 54, 61, 62, J
Información Técnica
  • Flujo 8 a 128 m3/hr
  • TDH 11 a 641 m
  • Power kW
