Sundyne LMV-333 (OH6)

La LMV-333 es una bomba centrífuga accionada por engranajes integrales. Está diseñada bajo normas ISO-13709 y API-610, 11ª edición (OH6). Está diseñada para servicios heavy-duty, como HPI, CPI, gas y especiales. Cumplen con la norma API-610. Bombas de fácil mantenimiento por su conjunto de eje modular de alta velocidad. Tipo monoblock que integra la bomba y el motor proporcionando una unidad compacta de potencia, alimentación de combustible, supresión de NOx, circulación de lubricación, aplicaciones costa afuera, transferencia, procesos químicos (Ácido acético, TPA, estireno), procesos de pulpa y papel, aplicaciones en donde el bajo flujo y alta cabeza son requeridas. Aplicaciones: • Procesos petroquímicos, refinación e hidrocarburos: Carga, alimentación a reactores, transferencia, agua agria a alta presión, circulación a alta presión, booster, inyección, alimentación a calderas y condensado caliente. • Otras aplicaciones industriales: Generación de potencia, alimentación de combustible, supresión de NOx, circulación de lubricación, aplicaciones costa afuera, transferencia, procesos químicos (Ácido acético, TPA, estireno), procesos de pulpa y papel, aplicaciones en donde el bajo flujo y alta cabeza son requeridas.

Soluciones: Gas y Petróleo, Energía, Química
Descripcion General

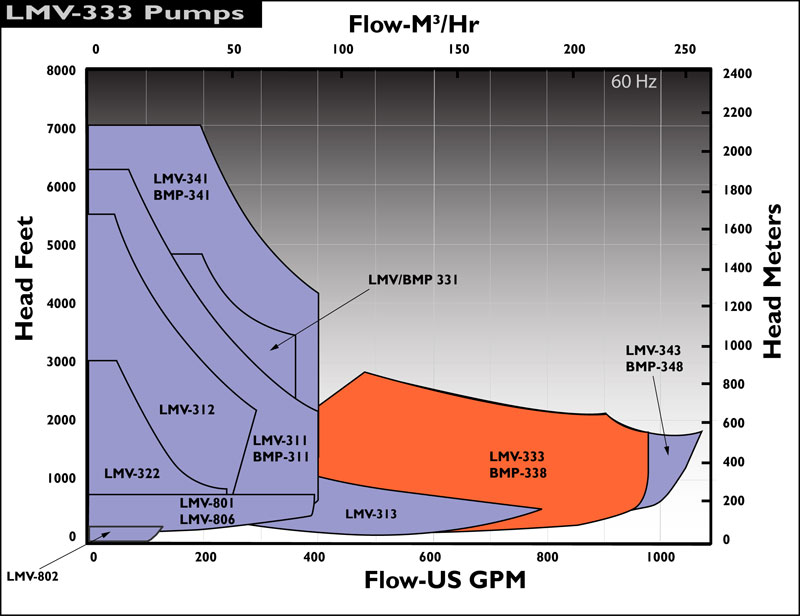

  • Heads To             100 to 4,200ft    21 to 896m         60HZ: 30 to 1,280m3/hr
  • Flows To              500 to 1,000gpm              8 to 22m3/hr     60HZ: 10 to 27m3/hr
  • Max Power         250         186
  • Temp Range      -200 to 650°F     -130 to 340°C
  • Number of Stages            1.0
  • Max Case Working Pressure       1,440 psi             103 kg/cm2
  • Max Suction Pressure    500psi (36kg/cm²)
  • Differential Head             4,200 ft 1,280 m
  • HP Dependent on Diff. Head       250 hp  186 KW
  • Standard Delivery            8 Weeks
  • Speed Range     9,545 to 14,739rpm-60Hz
  • Materials of Construction            Carbon Steel, 316 SS, 4140 Steel, Fluorocarbon, Teflon,
  • Bearing Materials Available        Ball Bearings, Journal Bearings
  • Hydrotest Pressure         2,160 psi             151.95 kg/cm2
  • Max Viscosity    750 cp
  • Industry Standard            API-610
  • Solids Range      0.015″ (0.381mm), 400 microns
  • Mounting Configurations             Vertical
  • Number of Available Hydraulics…            1.0
  • Seal Configurations Available     Single, Double, Tandem
  • Available Inducer             Yes
  • Available Flanges             600# ANSI RF
  • Pump Case Corrosion Allowance              0.125″ (3.17mm)
  • Suction and Discharge Size          6″ X 4″
  • API Plans for Sundyne Pumps    11, 12, 13, 21, 23, 31, 32, 41, 52, 53, 54, 61, 62, J
Información Técnica
  • Flujo 8 a 22 m3/hr
  • TDH 21 a 896 m
  • Power kW
