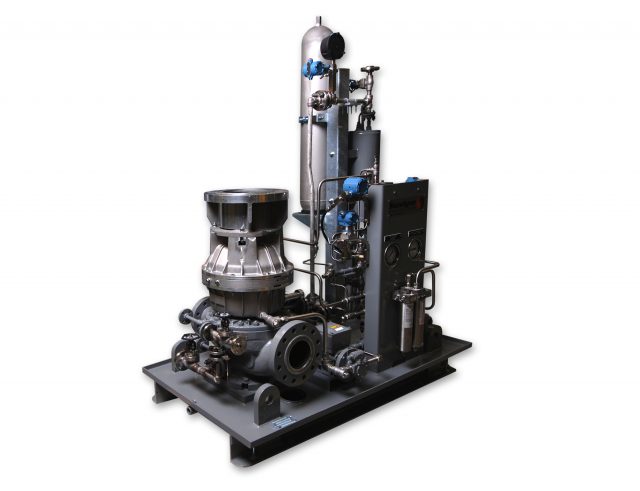

Sundyne LMV 313 (OH6)

La LMV-313 es una bomba centrífuga de montaje vertical OH6, ISO 13709, API 610, 11ª edición. Es ideal para servicios en el HPI, producción de gas e industrias de procesamiento especial. Cumplen con la norma API-610. Bombas de fácil mantenimiento por su conjunto de eje modular de alta velocidad. Tipo monoblock que integra la bomba y el motor proporcionando una unidad compacta de potencia, alimentación de combustible, supresión de NOx, circulación de lubricación, aplicaciones costa afuera, transferencia, procesos químicos (Ácido acético, TPA, estireno), procesos de pulpa y papel, aplicaciones en donde el bajo flujo y alta cabeza son requeridas. Aplicaciones: • Procesos petroquímicos, refinación e hidrocarburos: Carga, alimentación a reactores, transferencia, agua agria a alta presión, circulación a alta presión, booster, inyección, alimentación a calderas y condensado caliente. • Otras aplicaciones industriales: Generación de potencia, alimentación de combustible, supresión de NOx, circulación de lubricación, aplicaciones costa afuera, transferencia, procesos químicos (Ácido acético, TPA, estireno), procesos de pulpa y papel, aplicaciones en donde el bajo flujo y alta cabeza son requeridas.

Soluciones: Minería, Pulpa y Papel, Gas y Petróleo, Energía, Química
Descripcion General

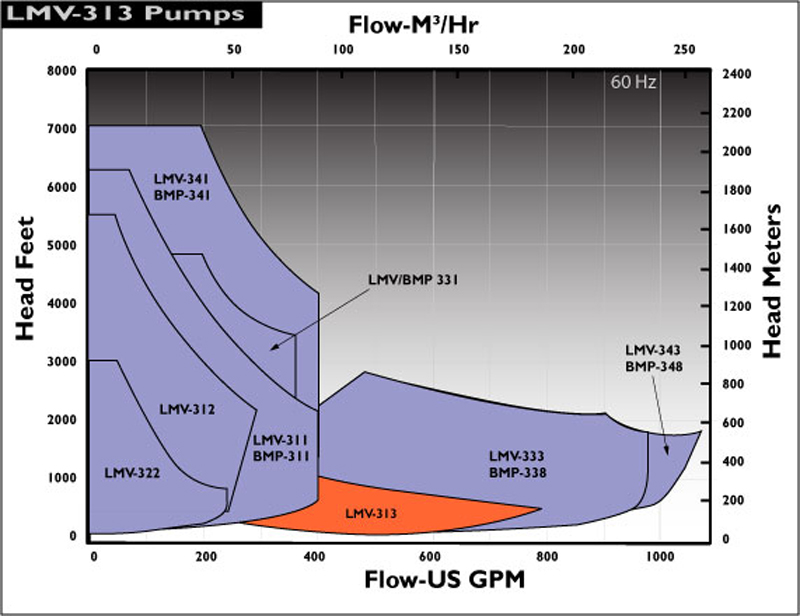

  • Heads To             100 to 1,790ft    22 to 437m         60HZ: 32 to 546m3/hr
  • Flows To              200 to 1,040gpm              8 to 181m3/hr   60HZ: 10 to 236m3/hr
  • Max Power         200         150
  • Temp Range      -200 to 650°F     -130 to 340°C
  • Number of Stages            1.0
  • Max Case Working Pressure       1,440 psi             103 kg/cm2
  • Max Suction Pressure    500psi (36kg/cm²)
  • Differential Head             1,790 ft 546 m
  • Standard Delivery            8 Weeks
  • Speed Range     5,802 to 12,234rpm-60Hz
  • Materials of Construction            Click link for list of materials
  • Bearing Materials Available        Ball Bearings, Journal Bearings
  • Hydrotest Pressure         2,160 psi             151.95 kg/cm2
  • Max Viscosity    750 cp
  • Industry Standard            API-610
  • Solids Range      0.015″ (0.381mm), 400 microns
  • Mounting Configurations             Vertical
  • Number of Available Hydraulics…            1.0
  • Seal Configurations Available     Single, Double, Tandem
  • Available Inducer             Yes
  • Available Flanges             600# ANSI RF
  • Pump Case Corrosion Allowance              0.125″ (3.17mm)
  • Suction and Discharge Size          6in X 4in
  • API Plans for Sundyne Pumps    11, 12, 13, 21, 23, 31, 32, 41, 52, 53, 54, 61, 62, J
Información Técnica
  • Flujo 8 a 181 m3/hr
  • TDH 22 a 437 m
  • Power kW
