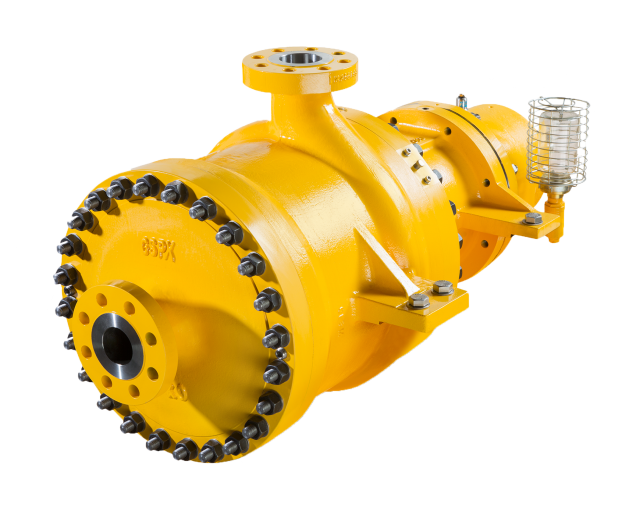

HMD Kontro GSPX Multi-Stage (BB5)

La bomba de accionamiento magnético GSPX es un diseño API 685, BB5 de varias etapas, que utiliza entre rodamientos el diseño para los impulsores de segunda y tercera etapa. Esta bomba es ideal para instalaciones de petróleo y gas, además de aplicaciones químicas y petroquímicas. Bomba de acoplamiento magnético. No tiene sellos ni empaquetaduras. Cero fugas del producto químico. No requiere alineación ni acoples. Bajo mantenimiento y fácil ensamble. Doble contenedor del líquido. Mayor MTBF (Mean Time Between Failure). Materiales en 316 SS, Alloy 20, Alloy C. Manejo de sólidos hasta un 8% con partículas máximo de 250 micrones con filtración. Disponible para montaje vertical. Aplicaciones: Manejo de fluidos peligrosos, agresivos, tóxicos, corrosivos, explosivos, venenosos, con gases, altas temperaturas, criogénicos, contaminantes y costosos. Muy útil en refinerías, industrias química, petroquímica, farmacéutica, alimenticia, cervecera y servicios industriales.

Soluciones: Minería, Pulpa y Papel, Gas y Petróleo, Energía, Química, Alimentos
Descripcion General
  • Heads To             0 to 1,400ft         0 to 295m
  • Flows To              0 to 440gpm       0 to 85m3/hr
  • Max Power         0 to 167hp          0 to 125kW
  • Temp Range      -40 to 401°F        -40 to 260°C                       Higher temps with options.
  • Number of Stages            2 or 3 stages
  • Max Case Working Pressure       580 psi 40 bar                   725 psi (50 bar) available
  • Max Suction Pressure    Depends on duty, see max working pressure.
  • Differential Head             1,400 ft 295 m
  • HP Dependent on Diff. Head       167 hp  125 kW
  • Materials of Construction            S-5, A-8, alternative materials available on request.
  • Bearing Materials Available        Silicon Carbide internal journal and thrust bearings
  • Hydrotest Pressure         870 psi 60 bar                   1087 psi (75 bar) available
  • Max Viscosity    200 cst
  • Industry Standard            API-685, BB5
  • Solids Range      maximum of 5% w/w with less than 150 microns
  • Motor Details    To suit duty power
  • Mounting Configurations             Separate Mount
  • Number of Available Hydraulics…            4 (2 or 3 stage K9, 2 or 3 stage K11)
  • Available Inducer             Yes
  • Available Flanges             ANSI B16.5 RF, 300lb standard. 600lb option.
  • Pump Case Corrosion Allowance              0.118 inch (3 mm)
  • Suction and Discharge Size          3 inch or 2 inch suction, 2 inch discharge, 3/4 inch flanged drain connection.
Información Técnica
  • Flujo 0 a 85 m3/hr
  • TDH 0 a 295 m
  • Power 0 a 125 kW
