Sundyne BMP-338 (OH6)

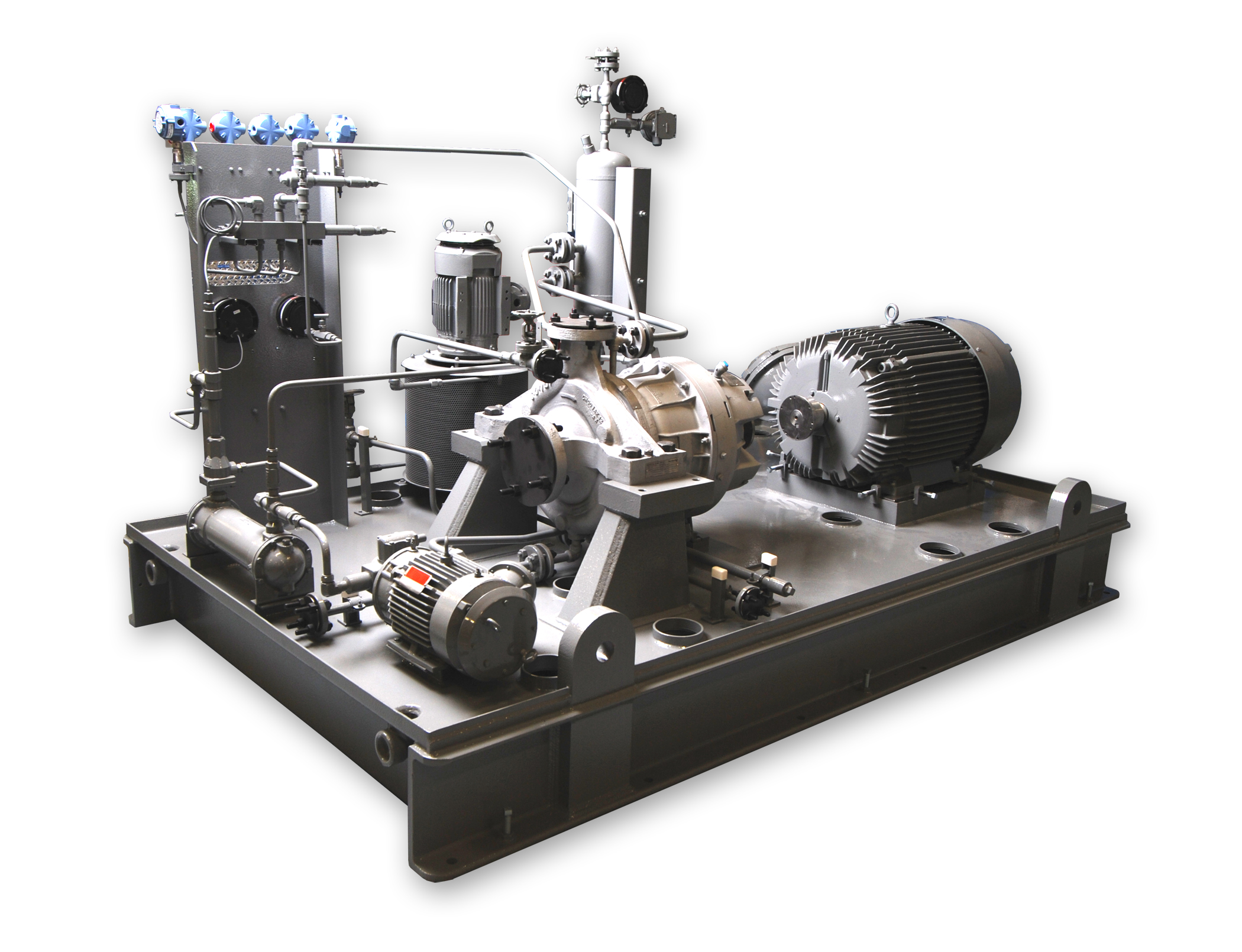

Cumplen con la norma API-610. Bombas de fácil mantenimiento por su conjunto de eje modular de alta velocidad. Tipo monoblock que integra la bomba y el motor proporcionando una unidad compacta de potencia, alimentación de combustible, supresión de NOx, circulación de lubricación, aplicaciones costa afuera, transferencia, procesos químicos (Ácido acético, TPA, estireno), procesos de pulpa y papel, aplicaciones en donde el bajo flujo y alta cabeza son requeridas. Aplicaciones: • Procesos petroquímicos, refinación e hidrocarburos: Carga, alimentación a reactores, transferencia, agua agria a alta presión, circulación a alta presión, booster, inyección, alimentación a calderas y condensado caliente. • Otras aplicaciones industriales: Generación de potencia, alimentación de combustible, supresión de NOx, circulación de lubricación, aplicaciones costa afuera, transferencia, procesos químicos (Ácido acético, TPA, estireno), procesos de pulpa y papel, aplicaciones en donde el bajo flujo y alta cabeza son requeridas. Este Sundyne BMP-338 es una bomba centrífuga de engranaje, integrada en base de montaje ISO 13709, API 610, 11ª edición OH6. El BMP-338 está diseñado para servicios pesados en las industrias de procesamiento HPI, CPI, gas y especiales.

Soluciones: Gas y Petróleo, Energía, Química
Descripcion General

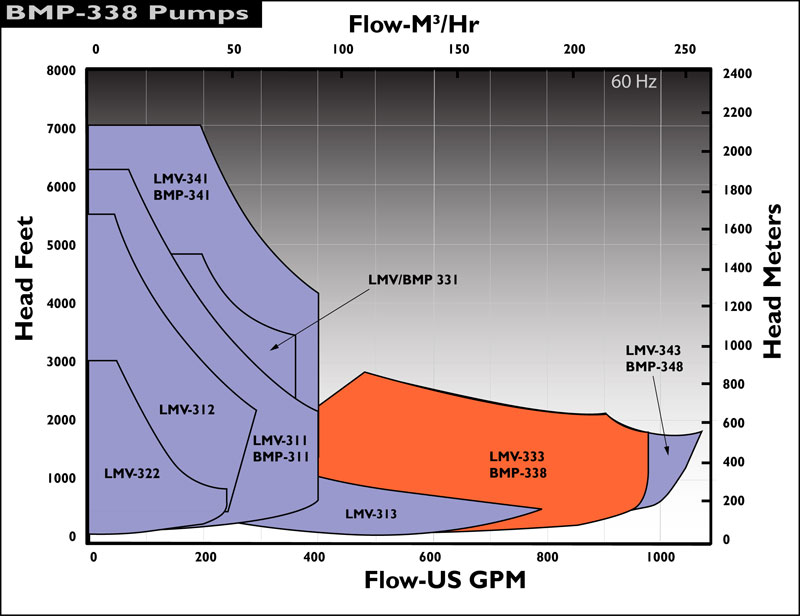

  • Heads To             100 to 2,800ft    22 to 598m         60HZ: 31 to 854m
  • Flows To              200 to 1,100gpm              8 to 192m3/hr   60HZ: 10 to 240m3/hr
  • Max Power         350         250
  • Temp Range      -200 to 650°F     -130 to 340°C
  • Number of Stages            1.0
  • Max Case Working Pressure       1,440 psi             103 kg/cm2
  • Max Suction Pressure    500 psig (36 kg/cm²g)
  • Differential Head             2,800 ft 853 m
  • HP Dependent on Diff. Head       250 hp  186 KW
  • Standard Delivery            14 Weeks
  • Speed Range     9,545 to 14,729rpm-60Hz
  • Materials of Construction            Click link for list of materials
  • Bearing Materials Available        Input Shaft-Ball Bearings, Idler Shaft-Ball Bearing Lower, Journal Upper, High-speed Shaft-Journal
  • Hydrotest Pressure         1,500 psig           105.5 kg/cm2g
  • Max Viscosity    750 cp
  • Industry Standard            API-610
  • Solids Range      0.015″ (0.381mm), 400 microns
  • Mounting Configurations             Horizontal
  • Number of Available Hydraulics…            3.0
  • Seal Configurations Available     Single, Tandem, Double
  • Available Inducer             Yes
  • Available Flanges             600# ANSI RF
  • Pump Case Corrosion Allowance              0.125 in (3.17 mm)
  • Suction and Discharge Size          4 in X 3 in
  • API Plans for Sundyne Pumps    11, 12, 13, 21, 23, 31, 32, 41, 52, 53, 54, 61, 62, J
Información Técnica
  • Flujo 8 a 192 m3/hr
  • TDH 22 a 598 m
  • Power kW
