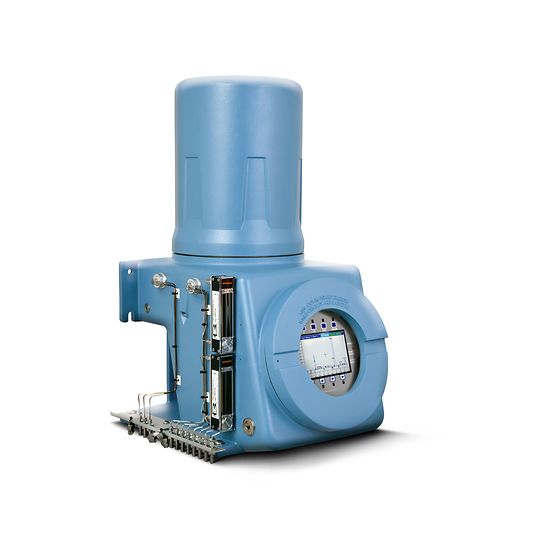

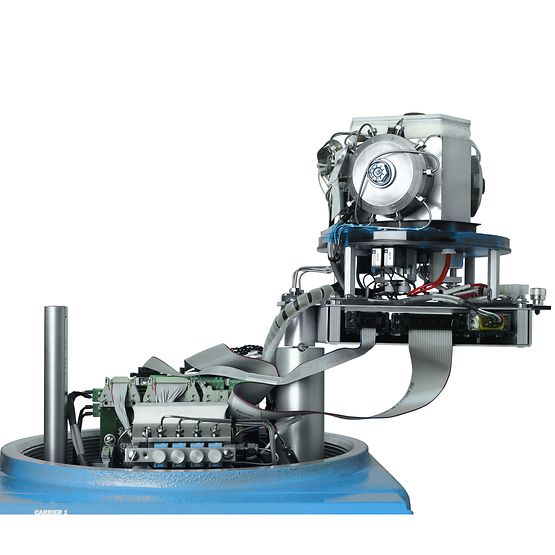

El cromatógrafo de gases de proceso Rosemount ™ 700XA proporciona un análisis extendido para condiciones extremas. El 700XA ofrece una mayor capacidad analítica, fiabilidad y facilidad de mantenimiento, combinada con una amplia gama de opciones de análisis en un cromatógrafo de gases montado sobre el terreno. Con una carcasa rediseñada de un solo molde, el 700XA ofrece un uso eficiente del espacio del horno para acomodar tanto columnas como capilares, hasta cuatro válvulas de 10 puertos, una válvula rotativa para inyecciones de líquido, hasta dos detectores de conductividad térmica y un detector de ionización de llama micro opcional. Con una reducción significativa en el cableado interno usado dentro, el 700XA permite el acceso máximo a las válvulas y a los componentes internos, haciendo el mantenimiento rápido y fácil.

Soluciones: Gas y Petróleo, Energía
Descripcion General
  • Protocolo de Comunicación Ethernet: Dos puertos – uno RJ-45 y uno de cuatro cables – con 10/100 mbps
  • Entrada Entradas analógicas: Dos entradas estándar aisladas filtradas con protección transitorio, 4-20 mA (escalable y asignable al usuario)
  • Entradas digitales: Cinco entradas, asignables por el usuario, aisladas ópticamente, clasificadas a 30V DC @ 0,5 A
  • Salida Salidas analógicas: Seis salidas aisladas autoalimentadas (4-20 mA)
  • Salidas digitales: Cinco salidas asignables por el usuario, Forma C y aisladas electromecánicamente, 24V DC
  • Certificados / Aprobaciones CSA: Para Estados Unidos: Clase I, Zona 1, AEX d IIC, Tipo de Caja 4 • Clase I, División 1, Grupos B, C y D, IP66
  • Entrada ATEX / IECEx: Ex II 2G
  • Totalmente compatible con las modernas redes Ethernet y la comunicación DCS
  • Válvulas cromatográficas basadas en diafragma disponibles en versiones de 6 y 10 puertos
  • Detector de conductividad térmica (TCD) sensible hasta niveles muy bajos de partes por millón
  • Detector de ionización de llama (FID) sensible a niveles de partes por mil millones
  • Almacenamiento de hasta 2.500 cromatógrafos, incluyendo flujos de calibración y validación de muestras
  • Archivos de hasta 64 promedios de artículos y hasta 35 días de series estándar y cálculo
  • Alimentación estándar de 24 VCC
  • Electrónica de control integrada

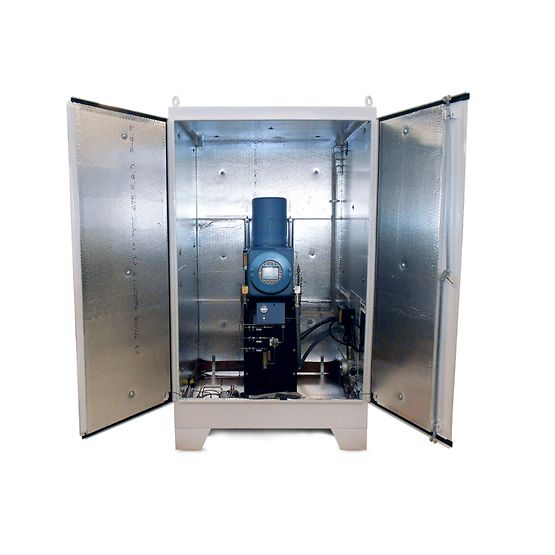

  • Diseñado para el montaje en campo sin la necesidad de refugios caros y sin sacrificar la potencia analítica
  • Alta repetibilidad – + 0.0125 de valor de calentamiento (+0.125 BTU / 1000 BTU) para el análisis de C6 + de ambiente controlado y +0.025 de valor de calentamiento (+0.25 BTU / 1000 BTU) para un ambiente incontrolado (-20 ° a 60 ° C / -4 ° a 140 ° F) Análisis C6 +
  • Amplio rango dinámico desde porcentajes hasta componentes de nivel de seguimiento
  • Rendimiento confiable sobre temperaturas ambientales amplias -40° a 60° C / -40° a 140°F
